為抗疫情加油--數字輸出的用于接觸式測體溫芯片JHM3000資料公布

2020-05-11 18:14:39 554

簡介

JHM3000是一款針對人體溫度測量的高精度溫度傳感器電路,它通過兩個引腳的簡單接口與外部連接,以單線數字通信協議輸出14bit溫度測量數據,可以方便地連接各種單片機的GPIO。用戶通過簡單的兩個溫度點校準,JHM3000可在37°C~39°C范圍內達到±0.1°C的測量精度,其它溫度達到±0.2°C的測量精度,溫度分辨率可小于0.01°C。



主要特征

?   測量溫度范圍:32°C ~ +42°C

?   通過簡單的兩點校準可實現 32°C to 42°C范圍內測量的絕對誤差±0.1

?   溫度分辨率<0.01

?   僅需連接三個引腳即可工作

?   單線數字輸出,可十分方便地與MCUGPIO連接

?   單線通信波特率: ~2.5kbps

?   一次測量及數據傳輸?shù)臅r間: ~8.8ms

?   測量時電流消耗:150uA

?  數據傳輸時電流消耗:20uA

?   電源電壓: 1.5V~3.6V



 傳感器|信號調理芯片|集成電路設計|芯片

技術支持

?   可提供開發評估套件,包括可與PC連接的電路板及相應的軟件。

應用

?   電子體溫計

?   可穿戴測體溫設備

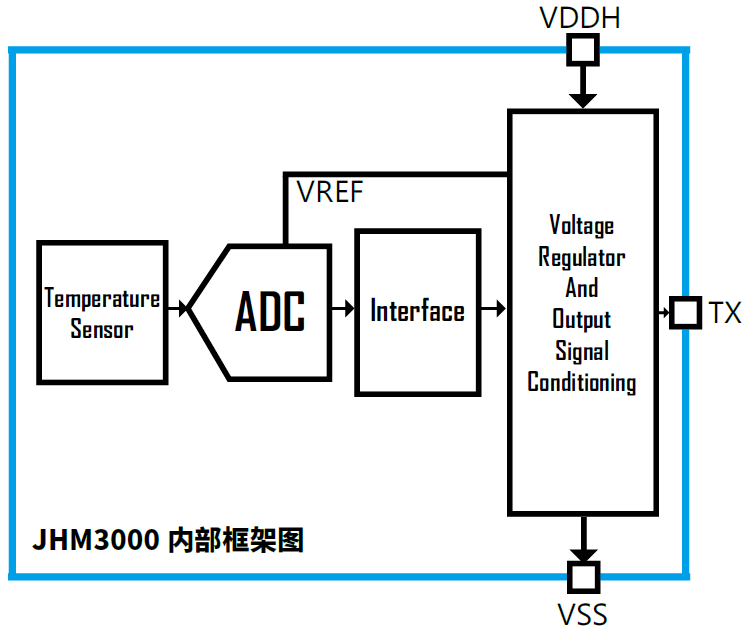

JHM3000模塊框圖

傳感器|信號調理芯片|集成電路設計|芯片



1.    工作條件及電氣參數

1.1.    極限工作條件

1?1極限工作條件

Parameter

Symbol

Min

Typ

Max

Units

電源電壓

VDD

-0.3


3.6

V

模擬地電壓

VSS

0


0

V

模擬和數字IO管腳電壓

VDDIO

-0.3


VDD+0.3

V

保存溫度

TSTOR

-40


125

°C



1.2.    推薦工作條件

以下所有電壓的參考為VSS。

1?2推薦工作條件

Parameter

Symbol

Min

Typ

Max

Units

電源電壓

VDD

1.5

-

3.6

V

電源電壓上升時間

tVDD



100

μs



1.3.    電氣參數

3?3中所有的參數在指定的工作條件下有效。所有電壓值相對于地電壓VSS

1?3電氣參數

Parameter

Symbol

Conditions

Min

Typ

Max

Units

電流消耗

電流

IDD



100

150

μA






2.    功能描述

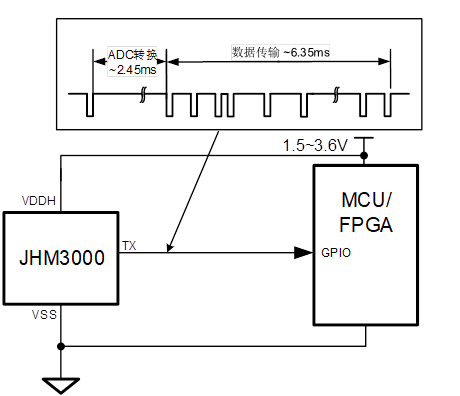

上電后,JHM1300測量溫度,并把測量值通過單線數字接口傳出,如此循環。

單線數字接口協議采用相鄰窄脈沖的間隔時間之比作為編碼方法,如圖4?1所示。每個比特時間窗口相同,都約為400us,即波特率為約2.5kbps。每個比特均以窄脈沖為開始,相鄰窄脈沖的時間分別為t1t2。根據t1t2的比值可以將比特分為以下3種:

?   Start Bit   => t1:t2 = 3:3

?   Logic 0 Bit => t1:t2 = 5:1

?   Logic 1 Bit => t1:t2 = 1:5

傳感器|信號調理芯片|集成電路設計|芯片

2?1比特定義

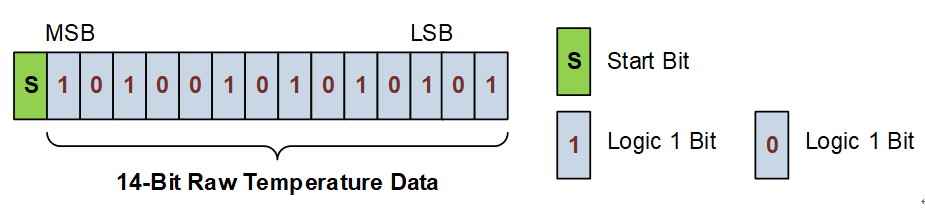

每次溫度的測量結果由1bit Start Bit14bit Logic Bit組成,如???所示。

 傳感器|信號調理芯片|集成電路設計|芯片

2?2溫度數據傳輸序列



每次測量的14bit溫度數據為二進制的有符號補碼表示.







3.    封裝規格和管腳定義

傳感器|信號調理芯片|集成電路設計|芯片

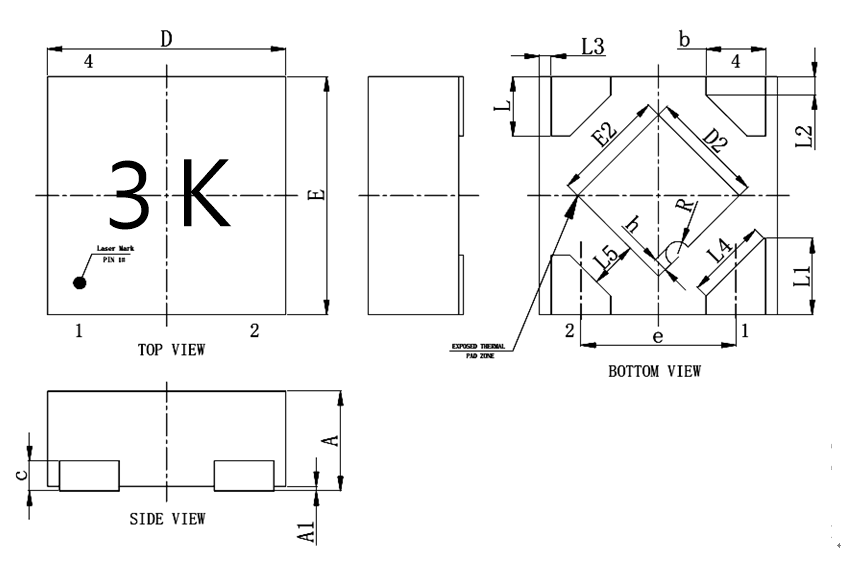

3?1 DFN4L封裝尺寸

SYMBOL

MILLIMETER

SYMBOL

MILLIMETER

MIN

NOM

MAX

MIN

NOM

MAX

A

0.35

--

0.40

L

0.20

0.25

0.30

A1

0.00

0.02

0.05

L1

0.27

0.32

0.37

b

0.20

0.25

0.30

L2

0.077REF

c

0.07

0.12

0.17

L3

0.05REF

D

0.95

1.00

1.05

L4

0.34REF

D2

0.38

0.48

0.58

L5

0.20REF

e

0.65BSC

R

0.05REF

E

0.95

1.00

1.05

h

0.06REF

E2

0.38

0.48

0.58




3?2 DFN4L引腳定義

編號

名稱

類別

描述



1

VSS

傳感器地電壓


2

VDDH

電源

傳感器電源電壓


3

TX

數字

數字CMOS輸出


4

TEST

模擬

僅用于測試












更多應用JHM3000 Datasheet內容,歡迎咨詢北京久好電子科技有限公司!

  聯

電話:010-82600852     傳真:010-82601142

sales@jiuhaomicro.com(銷售)

support@jiuhaomicro.com(技術支持)

北京市海淀區海淀留學人員發展園

(中關村發展大廈)AA313
